Untuk aplikasi hidrolik dan pneumatik yang membutuhkanpresisi yang luar biasaDankinerja yang andal, ituEN 10305-1 E355 tabung baja mulus yang diasahmewakili asolusi kelas-premium. Produk ini diproduksi dengan kepatuhan yang ketatstandar Eropa, menjaminsifat mekanik yang unggulDankualitas yang konsisten. Yang kritispermukaan bagian dalam yang diasahdirekayasa untuk dicapaikekasaran permukaan minimal, toleransi dimensi yang ketat, Dankebulatan optimal. Atribut-atribut ini penting untuk ditingkatkanefisiensi sistem, memperluaskehidupan pelayanan, dan mengurangitotal biaya kepemilikandengan meminimalkankeausan segelDankebocoran cairan. Sebagai bahan yang ideal untuksilinder hidrolik berperforma tinggi-, silinder servo, Danaplikasi rekayasa presisi, kitaTabung diasah E355memberikanintegritas strukturalDankeandalan operasionaldiperlukan untuk sistem kritis.
01
Kualitas Tinggi
02
Peralatan Canggih
03
Tim Profesional
04
Layanan Kustom
Deskripsi Produk

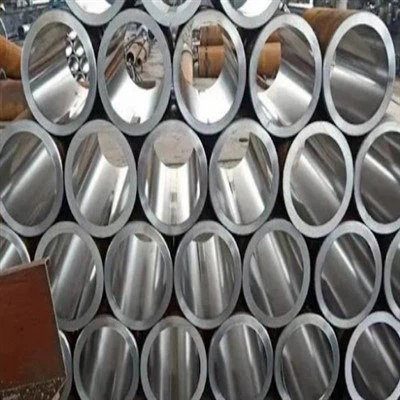

EN 10305-1 E355 Tabung Baja Mulus yang Diasah
Standar: EN 10305-1, EN 10305-4
Bahan:E355
Teknis: dingin-digambar mulus
Kondisi Pengiriman:BK.BKW,BK+S,GBK,NBK
Kelurusan:Maks 0,5mm/1m untuk tabung di bawah 3m, maks 0,8mm/1m untuk tabung antara 3 hingga 6m, 1,2mm/1m untuk tabung di atas 6m
Teknologi:diasah & SRB (Skived dan Roller Burnished).
Aplikasi:digunakan pada silinder hidrolik Mesin Berat, Crane, Ekskavator, dan Forklift. dll.
Sifat Kimia
| Karbon | Silikon | mangan | Fosfor | Sulfur | Molibdenum | Nikel | Kromium | Tembaga | Yang lain |
|---|---|---|---|---|---|---|---|---|---|
| maks 0,22 | maks 0,55 | maks 1,60 | 0.025 | 0.025 | – | – | – | – | – |
Sifat Mekanik
| Kekuatan Hasil | Kekuatan Tarik | Perpanjangan A5 menit | |||
|---|---|---|---|---|---|
| MPa min | ksi menit | MPa min | MPa min | ksi menit | Persentase |
| 490 | 630 | – | 22 | ||
Bagan Ukuran Pipa Bahan Din En 10305-1
| IPS 1/8 inci (Diameter Luar 0,405 Inci) | 3 1/2 Inci IPS (Diameter Luar 4.000 Inci) |
| IPS 3/8 Inci (Diameter Luar 0,675 Inci) | IPS 5 inci (Diameter Luar 5,563 Inci) |
| Jadwal 40, 80 | Jadwal 10, 40, 80, 160, XXH |
| IPS 1/4 inci (Diameter Luar 0,540 Inci) | IPS 4 inci (Diameter Luar 4.500 Inci) |
| Jadwal 10, 40, 80 | Jadwal 10, 40, 80, 160, XXH |
| Jadwal 10, 40, 80, 160, XXH | Jadwal-40 (.375) |
| Jadwal 10, 40, 80 | Jadwal 10, 40, 80, 160, XXH |
| IPS 1/2 inci (Diameter Luar 0,840 Inci) | IPS 6 inci (Diameter Luar 6,625 Inci) |
| Jadwal 5, 10, 40, 80, 160, XXH | Jadwal 5, 10, 40, 80, 120, 160, XXH |
| IPS 3/4 inci (Diameter Luar 1,050 Inci) | 8 "IPS (Diameter Luar 8,625 Inci) |
| Jadwal 10, 40, 80, 160, XXH | Jadwal 5, 10, 40, 80, 120, 160, XXH |
| IPS 1 inci:(Diameter Luar 1,315′) | IPS 10 inci (Diameter Luar 10,750 Inci) |
| Jadwal 5, 10, 40, 80, 160, XXH | Jadwal 10, 20, 40, 80 (.500), BENAR 80(.500) |
| IPS 2 inci (Diameter Luar 2,375 Inci) | IPS 16 inci (Diameter Luar 16.000 Inci) |
| IPS 1-1/4 Inci (Diameter Luar 1,660 Inci) | IPS 12 inci (Diameter Luar 12,750 Inci) |
| IPS 1-1/2 inci (Diameter Luar 1.900 Inci) | IPS 14 inci (Diameter Luar 14.000 Inci) |
| Jadwal 10, 40, 80, 160, XXH | Jadwal10 (.188), Jadwal40 (.375) |
| Jadwal 10, 40, 80, 160, XXH | Jadwal 10, 20, 40(.375), TRUE40(.406), Jadwal80(.500) |
| Jadwal 10, 40, 80, 160, XXH | Jadwal10(.188), Jadwal40(.375) |
| 2 1/2 Inci IPS (Diameter Luar 2,875 Inci) | IPS 18 Inci (Diameter Luar 18.000 Inci) |
| IPS 3 inci (Diameter Luar 3.500 Inci) | Jadwal 5, 10, 40, 80, 160, XXH |
Setara dengan Tabung E355+sr Din En 10305-1
| Produk | Deutsches Institut für Normung | Standar Eropa | Standar Inggris | Asosiasi Berjangka Nasional | Masyarakat Amerika untuk Pengujian dan Material | Perkumpulan Insinyur Mekanik Amerika |
|---|---|---|---|---|---|---|
| EN 10305-1 E235 | – | EN 10305-1 E235 | – | – | – | – |
| EN 10305-4 E355 | – | EN 10305-4 E355 | – | – | – | – |
| EN 10305-1 E355 | – | EN 10305-1 E355 | – | – | – | – |
| EN 10305-1 26Mn5 | DIN 26Mn5 | EN 10305-1 26Mn5 | – | ASTM SAE 1526 | – | – |
| EN 10305-1 E255 | – | EN 10305-1 E255 | – | – | – | – |
| EN 10305-1 C35E | DIN 17204 Ck35 | EN 10305-1 C35E | NFA A 35-552 XC 32 | ASTM A519 1035 | ASME SA 519 1035 | – |
| EN 10305-1 E41020V1 | – | EN 10305-1 E41020V1 | – | – | – | – |
| EN 10305-1 C45E | DIN 17204 Ck45 | EN 10305-1 C45E | – | ASTM A519 1045 | ASME SA 519 1045 | – |
| EN 10305-1 26Mo2 | – | EN 10305-1 26Mo2 | – | – | – | – |
| EN 10305-1 42CrMo4 | DIN 17204 42CrMo4 | EN 10305-1 42CrMo4 | NFA EN – 42CrMo4 | ASTM A 519 4142 | – | – |
| EN 10305-1 25CrMo4 | DIN 17200 25CrMo4 | EN 10305-1 25CrMo4 | NFA EN . 25CrMo4 | – | – | – |
| EN 10305-4 E235 | – | EN 10305-4 E235 | – | – | – | – |
| EN 10305-4 E215 | – | EN 10305-4 E215 | – | – | – |
Ukuran Tabung Dilas E355
| Ketebalan Dinding | Ukuran Diameter Luar dalam Inci |
|---|---|
| .010 | 1/16, 1/8, 3/16 |
| .020 | 1/16, 1/8, 3/16, 1/4, 5/16, 3/8 |
| .120 | 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 2, 2 1/4, 2 1/2, 3 |
| .083 | 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 7/8, 2, 2 1/2,3 |
| .012 | 1/8 |
| .016 | 1/8, 3/16 |
| .028 | 1/8, 3/16, 1/4, 5/16, 3/8, 1/2, 3/4, 1, 1 1/2, 2 |
| .035 | 1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .134 | 1 |
| .049 | 3/16, 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/8, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .065 | 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 3/4, 2, 2 1/2, 3 |
| .095 | 1/2, 5/8, 1, 1 1/4, 1 1/2, 2 |
| .109 | 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 |
| .250 | 3 |
| .125 | 3/4, 1, 1 1/4, 1 1/2, 2, 3, 3 1/4 |
| .375 | 3 1/2 |
Toleransi Dimensi Tabung Bulat Baja E355
| Nilai | Ukuran | Toleransi Diameter Luar | Toleransi |
|---|---|---|---|
| Digulung panas | Diameter Luar – 80 Diameter Luar > 80 WT < 12 Dinding=12 | ± 0,4 ± 0,5 % Diameter Luar | ± 0,7 ± (5 % x Berat Badan + 0.1 |
| Pengerjaan Dingin, pengerolan dingin, dan penarikan dingin | Diameter Luar < 40 Diameter Luar 40 - 80 Diameter Luar > 80 WT < 6 WT 6=8 WT > 8 | + 0.30/- 0 *+ 0.35/- 0 *+ 0.40/- 0 | ± 0.30 ± 0.35 ± 0.40 |
| Tabung kupas canai panas | Semua ukuran WT < 12 Dinding=12 | + 0.25/- 0mm | ± 0,8 ± (5 % x WT+ 0.2) |
Dimensi Panjang Pipa Seamless Baja E355
| Panjang komponen dalam MM | Diameter Luar 30 Sampai 100 di MM | Diameter Luar 100 Sampai 254 in MM |
| 10 Sampai 100 | + 1.0/- 0 | + 2.0/- 0 |
| 1200 Sampai 5000 | + 5.0/- 0 | + 6.0/- 0 |
| 600 Sampai 1200 | + 3.0/- 0 | + 4.0/- 0 |
| 100 Sampai 600 | + 2.0/- 0 | + 3.0/- 0 |
Bagan spesifikasi Tabung Seamless Acero E355
| ukuran dalam Mm | 5 Sampai 1219.2 |
|---|---|
| Jadwal | Jadwal XS, Jadwal 160, Jadwal 40, Jadwal XXS, Jadwal 80 Pemasok dan Produsen |
| Standar | JIS, EN, DIN, GB, IS, AISI, ASME, ASTM |
| Ukuran Pipa Mulus dalam MM | 4 hingga 219 Ketebalan dinding: 0,5 hingga 20 |
| Ukuran Pipa Dilas dalam MM | 5 hingga 1219.2 |
| Ukuran Tabung Mulus dalam MM | 3,35 hingga 101,6 |
| Panjang | Acak Ganda, Acak Tunggal, Standar & Panjang Potong |
| Ketebalan Dinding dalam inci | 0,020 hingga 0,220 |
| Jenis | U bengkok, Lurus, Mulus, Bulat, Dilas, EFW, Tabung Coil, ERW, Hidraulik, LSAW, Kotak, Pabrikan, Boiler, Persegi Panjang |
| Menyelesaikan | BA, Dipoles, AP, MF |
| Membentuk | Persegi, Hidraulik, Persegi Panjang, Berlapis, bengkok U, Ketel, Berongga, LSAW, Lurus, Bulat, |
| Akhir | Miring, Polos, Bertapak |
| Penandaan Pipa | Semua Pipa ditandai sebagai berikut: Nama Pemasok atau Produsen, Standar, Kelas, OD, Ketebalan, Panjang, Nomor Panas |
Pemeriksaan Tabung Stahl E355
| Opsional | Uji perataan atau uji pemuaian (opsi 20) | M | Satu per batch yang diuji |
| Pengukuran kekasaran | Tidak berlaku | Satu per batch yang diuji | |
| NDT untuk mengidentifikasi diskontinuitas longitudinal | Tidak berlaku | Individu | |
| NDT untuk mengidentifikasi kebocoran | |||
| Wajib | Analisis kimia | M | M |
| Pengujian tarik | M | Satu per batch yang diuji | |
| Verifikasi dimensi | M | M | |
| Inspeksi visual | M | M |
Pemeriksaan Tabung Stahl E355
| Jenis inspeksi atau pengujian | Frekuensi pengujian | |
| Tes batin | Tes penerimaan | |
| Verifikasi dimensi | M | M |
| Analisis kimia | M | M |
| NDT untuk mengidentifikasi kebocoran | Individu | Individu |
| Pengujian tarik | M | Satu per batch yang diuji |
| Inspeksi visual | M | M |
| Tes perataan atau tes ekstensi | M | Dua per batch yang diuji |
Pertanyaan yang Sering Diajukan: EN 10305-1 E355 Tabung Baja Mulus yang Diasah
Q1: Apa keuntungan utama menggunakan pipa yang diasah dibandingkan pipa-yang ditarik mulus (CDS) standar?
A:Keuntungan utama terletak padapenyelesaian permukaan interior yang unggul dan presisi dimensi. Meskipun pipa CDS standar cocok untuk aplikasi umum, pipa yang diasah mengalami proses abrasif tambahan yang menghasilkan permukaan bagian dalam yang jauh lebih halus, toleransi diameter yang lebih rapat, dan kebulatan yang lebih baik. Hal ini penting untuk aplikasi yang melibatkan seal dinamis, karena secara signifikan mengurangi gesekan, meminimalkan keausan seal dan kebocoran cairan, serta meningkatkan efisiensi keseluruhan dan masa pakai silinder hidrolik atau pneumatik.
Q2: Apa manfaat baja kelas E355 menurut EN 10273-3 terhadap kinerja dalam aplikasi tekanan tinggi?
A:Kelas E355, sebagaimana didefinisikan oleh EN 10273-3, adalah baja-berbutir halus, berkualitas non-paduan dengan kekuatan luluh minimum yang ditentukan sebesar 355 MPa. Hal ini ditingkatkankekuatan mekanikmenyediakan luar biasatekanan-kapasitas dukungdan integritas struktural. Silinder ini menawarkan rasio kekuatan-terhadap-berat yang unggul dibandingkan dengan grade yang lebih rendah seperti E235, sehingga memungkinkan desain silinder yang lebih ringkas, lebih ringan, namun lebih bertenaga yang mampu menahan tekanan pengoperasian dan beban dinamis yang lebih tinggi.
Q3: Berapa nilai kekasaran permukaan (Ra) spesifik yang dapat kami harapkan pada tabung asah Anda?
A:Proses pengasahan kami dikalibrasi untuk mencapai nilai kekasaran permukaan yang biasanya berada dalam rentang tertentuRa Kurang dari atau sama dengan 0,4 µm, dengan hasil akhir yang lebih halus (misalnya, Ra Kurang dari atau sama dengan 0,2 µm) tersedia untuk aplikasi kritis. Kami menentukan dan menjamin nilai-nilai ini pada sertifikasi material kami untuk memastikan nilai-nilai tersebut memenuhi persyaratan ketat desain komponen Anda.
Q4: Apakah proses produksi Anda memastikan sifat material yang konsisten di sepanjang panjang tabung?
A:Sangat. Konsistensi adalah landasan jaminan kualitas kami. Kami mempekerjakanmanufaktur yang mulusdiikuti dengan proses mengasah yang terkendali. Hal ini, dikombinasikan dengan pengujian ultrasonik 100% dan pengujian mekanis yang ketat-secara batch, memastikan keseragamanstruktur mikro, kekerasan, Danstabilitas dimensisepanjang keseluruhan setiap tabung yang kami produksi.
Q5: Untuk komponen khusus, dapatkah Anda menyediakan tabung yang diasah dengan diameter dan ketebalan dinding yang tidak-standar?
A:Ya, kami mengkhususkan diri dalam menyediakanpipa asah berukuran-khusus. Dalam batasan lubang awal dan kemampuan pabrik kami, kami dapat memproduksi tabung dengan diameter luar dan ketebalan dinding yang disesuaikan dengan desain spesifik Anda. Silakan berkonsultasi dengan tim penjualan teknis kami untuk mendiskusikan persyaratan tepat Anda untuk toleransi OD, ID, dan ketebalan dinding.
Q6: Dokumentasi dan sertifikasi kualitas apa yang menyertai kiriman Anda?
A:Semua pengiriman disertai dengan penelusuran yang lengkap3.1 Sertifikat Inspeksi Materialsesuai EN 10204, yang memvalidasi komposisi kimia, sifat mekanik, dan hasil semua pengujian non-destruktif. Kami juga menjaga penuhpanas-kemampuan penelusuran kodedari bahan mentah hingga tabung jadi. Sertifikasi tambahan, seperti sertifikasi untuk standar industri tertentu, dapat didiskusikan berdasarkan permintaan.
Q7: Apa industri utama dan aplikasi produk ini?
A:Tabung premium ini dirancang untuk aplikasi yang menuntut di berbagai sektor, termasuk:
Hidraulik Seluler:Silinder untuk peralatan konstruksi, pertanian, dan pertambangan.
Mesin Industri:Mesin press, mesin cetak injeksi plastik, dan sistem otomasi.
Luar Angkasa & Pertahanan:Sistem aktuasi-performa tinggi.
Energi:Sistem hidrolik untuk turbin angin dan peralatan pembangkit listrik lainnya.
Q8: Bagaimana penggunaan pipa asah EN 10305-1 E355 berkontribusi dalam mengurangi Total Biaya Kepemilikan (TCO)?
A:Meskipun investasi awal mungkin lebih tinggi daripada pipa standar,Total Biaya Kepemilikanberkurang secara signifikan melalui:
Peningkatan Keandalan:Lebih sedikit kegagalan dan waktu henti yang tidak direncanakan.
Segel yang Diperpanjang & Umur Komponen:Mengurangi keausan pada segel mahal dan komponen lainnya.
Peningkatan Efisiensi Sistem:Kerugian gesekan yang lebih rendah untuk penghematan energi.
Pengurangan Pemeliharaan:Lebih jarang overhaul dan penggantian cairan.
