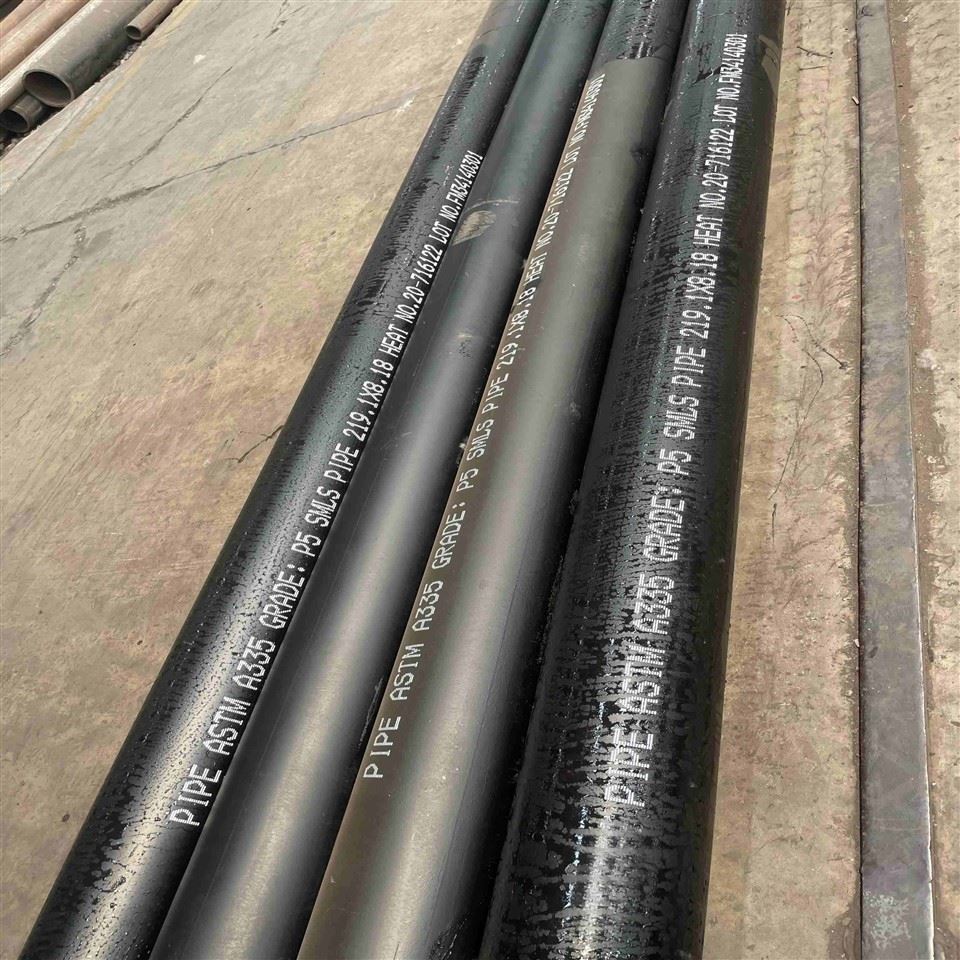

Sebagai pemasok terkemuka-bahan industri berkinerja tinggi, kami menyediakanPipa ASTM A335 P5(juga dikenal sebagaiASME SA335 P5), premipipa mulus paduan kromium-molibdenumdirancang khusus untuk menuntut-layanan bersuhu tinggi dan korosif. Dengan komposisi kimia yang kuat4,00%–6,00% KromiumDan0,45%–0,65% Molibdenum, nilai ini memberikan hasil yang luar biasaketahanan terhadap oksidasi, ditingkatkankekuatan merayap, dan{0}}stabilitas struktural jangka panjang dalam aplikasi penting. Banyak digunakan di boiler pembangkit listrik, pabrik petrokimia, dan penukar panas,Pipa Moly Krom P5tersedia dalam bentuk mulus per ASTM A335 dan sebagaiPipa las ASTM A691 5CRdariPiring A387 Gr 5, memastikan solusi yang andal dan kompatibel untuk sistem perpipaan Anda yang paling menantang.
01
Kualitas Tinggi
02
Peralatan Canggih
03
Tim Profesional
04
Layanan Kustom
Deskripsi Produk
Pipa ASTM A335 / ASME SA335, umumnya dikenal sebagai pipa krom-moly, memperoleh sifat luar biasa dari perpaduan strategis Kromium (Cr) dan Molibdenum (Mo).
Peningkatan Kromium:Secara signifikan meningkatkan ketahanan terhadap oksidasi dan{0}}kekuatan suhu tinggi, sekaligus meningkatkan kekuatan tarik, kekuatan luluh, dan kekerasan pada suhu sekitar.
Kontribusi Molibdenum:Meningkatkan kekuatan keseluruhan, kemampuan pengerasan, dan ketahanan terhadap pelunakan. Ini juga menyempurnakan struktur butiran material, meningkatkan ketangguhan dan mengurangi kerapuhan.
Dengan kekuatan tarik minimum 415 MPa dan kekuatan luluh minimum 205 MPa-sebuah tolok ukur kinerja yang dimiliki oleh kelas populer seperti P5, P9, P11, dan P22-kelompok material ini menawarkan solusi yang andal dan serbaguna untuk aplikasi yang menuntut di seluruh pembangkit listrik, petrokimia, dan industri penting lainnya.
Spesifikasi Produk
| Spesifikasi | Detail |
|---|---|
| Standar | ASTM A335 / ASME SA335 |
| Nilai | P5, P5B, P5C |
| UNS no. | K41545 (untuk P5 & P5C); K41245 (untuk P5B) |
| Nama Dagang | Pipa Chrome Moly P5, Pipa 5Cr-0,5Mo, Pipa Baja Paduan Feritik P5 |
| Proses Manufaktur | Mulus (Selesai Panas / Ditarik Dingin) |
| Ukuran (NPS) | ½" NB hingga 24" NB (Lubang Nominal); Khusus dalam Ukuran Diameter Besar |
| Dimensi Luar (OD) | 19,05 mm – 114,3 mm (dan lebih besar sesuai NPS) |
| Ketebalan Dinding (Jadwal) | SCH 20, SCH 40, SCH STD, SCH 80, SCH XS, SCH 160, XXS (hingga 250mm thk.) |
| Panjang | Acak Tunggal (SRL), Acak Ganda (DRL), Dipotong Sesuai Panjang (hingga maks 16000 mm) |
| Berakhir | Ujung Biasa (PE), Ujung Miring (BE), Berulir |
| Perawatan Permukaan | Dipoles, Dipernis, Lukisan Hitam,-Minyak Anti Korosi, Lapisan 3PE, Lapisan FBE |
| Bentuk Pipa | Bulat, Persegi Panjang, Kotak, Hidrolik, dll. |
Komposisi Kimia Bahan Pipa ASTM A335 P5
| Elemen | P5 (%) | P5B (%) | P5C (%) |
|---|---|---|---|
| Karbon (C) | 0.05–0.15 | 0.05–0.15 | 0,12 maks |
| Mangan (Mn) | 0.30–0.60 | 0.30–0.60 | 0.30–0.60 |
| Fosfor (P), maks | 0.025 | 0.025 | 0.025 |
| Belerang (S), maks | 0.025 | 0.025 | 0.025 |
| Silikon (Si) | 0.50–1.00 | 0.50–1.00 | 0.50–1.00 |
| Kromium (Cr) | 4.00–6.00 | 4.00–6.00 | 4.00–6.00 |
| Molibdenum (Mo) | 0.45–0.65 | 0.45–0.65 | 0.45–0.65 |
| Vanadium (V) | – | 0.20–0.30 | – |
Sifat Mekanik Pipa ASTM A335 P5
| Milik | Nilai |
|---|---|
| Kekuatan Tarik, min | 60.000 psi (415 MPa) |
| Kekuatan Hasil, min | 30.000 psi (205 MPa) |
| Pemanjangan (Membujur), min | 30% |
| Pemanjangan (Melintang), min | 20% |
| Kekerasan, maks | 250 HB / 265 HV |
Jadwal Pipa ASME SA 335 Grade P5 ERW
| OD x Tebal (mm) | OD x Tebal (mm) | OD x Tebal (mm) |
|---|---|---|
| 38.1 x 3.2 | 57.0 x 4.9 | 76.2 x 4.0 |
| 38.1 x 4.0 | 57.0 x 6.3 | 76.2 x 5.0 |
| 38.1 x 6.3 | 57.0 x 7.9 | 76.2 x 6.3 |
| 42.4 x 3.2 | 60.3 x 3.2 | 82.5 x 4.5 |
| 42.4 x 4.0 | 60.3 x 3.6 | 88.9 x 3.2 |
| 44.5 x 3.2 | 60.3 x 5.0 | 88.9 x 3.6 |
| 44.5 x 6.3 | 63.5 x 3.2 | 88.9 x 4.0 |
| 48.3 x 3.2 | 63.5 x 3.6 | 101.6 x 3.6 |
| 48.3 x 3.6 | 63.5 x 4.0 | 101.6 x 4.5 |
| 50.8 x 4.5 | 63.5 x 6.3 | 101.6 x 6.3 |
| 51.0 x 3.2 | 63.5 x 7.9 | 114.3 x 3.6 |
| 51.0 x 3.6 | 70.0 x 3.2 | 114.3 x 5.0 |
| 51.0 x 6.3 | 70.0 x 3.6 | 139.7 x 4.0 |
| 57.0 x 3.2 | 70.0 x 6.3 | 139.7 x 5.0 |
| 57.0 x 3.6 | 76.2 x 3.6 | 139.7 x 6.3 |
Ukuran Pipa ASTM A335 P5 Dalam Mm
| OD Pipa Mulus ASTM A335 P5 mm |
Pipa WT mm |
di dalam. | Sch | kg/m |
|---|---|---|---|---|
| 13.72 | 1.65 | 1/4 | 10S | 0.50 |
| 13.72 | 2.24 | 1/4 | 40S | 0.64 |
| 13.72 | 3.02 | 1/4 | 80S | 0.81 |
| 17.15 | 1.65 | 3/8 | 10S | 0.64 |
| 17.15 | 2.31 | 3/8 | 40S | 0.86 |
| 17.15 | 3.20 | 3/8 | 80S | 1.12 |
| 21.34 | 2.11 | 1/2 | 10S | 1.02 |
| 21.34 | 2.77 | 1/2 | 40S | 1.29 |
| 21.34 | 3.73 | 1/2 | 80S | 1.65 |
| 26.67 | 2.11 | 3/4 | 10S | 1.30 |
| 26.67 | 2.87 | 3/4 | 40S | 1.71 |
| 26.67 | 3.91 | 3/4 | 80S | 2.23 |
| 33.40 | 2.77 | 1 | 10S | 2.13 |
| 33.40 | 3.38 | 1 | 40S | 2.54 |
| 33.40 | 4.55 | 1 | 80S | 3.29 |
| 33.40 | 6.352) | 1 | 160 | 4.30 |
| 42.16 | 2.77 | 1¼ | 10S | 2.73 |
| 42.16 | 3.56 | 1¼ | 40S | 3.44 |
| 42.16 | 4.85 | 1¼ | 80S | 4.53 |
| 42.16 | 6.352) | 1¼ | 160 | 5.69 |
| 48.26 | 2.77 | 1½ | 10S | 3.16 |
| 48.26 | 3.68 | 1½ | 40S | 4.11 |
| 48.26 | 5.08 | 1½ | 80S | 5.49 |
| 60.33 | 2.77 | 2 | 10S | 3.99 |
| 60.33 | 3.91 | 2 | 40S | 5.52 |
| 60.33 | 5.54 | 2 | 80S | 7.60 |
| 60.33 | 8.742) | 2 | 160 | 11.29 |
| 73.03 | 3.05 | 2½ | 10S | 5.35 |
| 73.03 | 5.16 | 2½ | 40S | 8.77 |
| 73.03 | 7.01 | 2½ | 80S | 11.59 |
| 88.90 | 3.05 | 3 | 10S | 6.56 |
| 88.90 | 5.49 | 3 | 40S | 11.47 |
| 88.90 | 7.62 | 3 | 80S | 15.51 |
| 88.90 | 11.132) | 3 | 160 | 21.67 |
| 101.60 | 3.05 | 3½ | 10S | 7.53 |
| 101.60 | 5.74 | 3½ | 40S | 13.78 |
| 101.60 | 8.08 | 3½ | 80S | 18.92 |
| 114.30 | 3.05 | 4 | 10S | 8.50 |
| 114.30 | 6.02 | 4 | 40S | 16.32 |
| 114.30 | 8.56 | 4 | 80S | 22.67 |
| 114.30 | 13.492) | 4 | 160 | 34.05 |
| 141.30 | 6.55 | 5 | 40S | 22.10 |
| 141.30 | 9.53 | 5 | 80S | 31.44 |
| 141.30 | 15.882) | 5 | 160 | 49.87 |
| 168.28 | 3.4 | 6 | 10S | 14.04 |
| 168.28 | 7.11 | 6 | 40S | 28.69 |
| 168.28 | 10.97 | 6 | 80S | 43.21 |
| 168.28 | 14.27 | 6 | 120 | 54.75 |
| 168.28 | 18.262) | 6 | 160 | 68.59 |
| 219.08 | 8.18 | 8 | 40S | 43.20 |
| 219.08 | 12.7 | 8 | 80S | 65.63 |
| 219.08 | 18.23 | 8 | 120 | 91.30 |
| 219.08 | 23.012) | 8 | 160 | 112.97 |
p5 Bagan Ketebalan Pipa Baja Paduan
| NPS [DN] Penunjuk | Toleransi, % dari Ditentukan | |
|---|---|---|
| Lebih | Di bawah | |
| 1/8 hingga 2 1/2 [6 hingga 65] termasuk, semua rasio t/D | 20.0% | 12.5% |
| Di atas 2 1/2 [65], t/D < atau=5% | 22.5% | 12.5% |
| Di atas 2 1/2 [65], t/D > 5% | 15.0% | 12.5% |
| (t=Ketebalan Dinding yang Ditentukan; D=Diameter Luar yang Ditentukan) | ||
Stockist Pipa ASTM A335 P5
| Bahan ASME SA335 Kelas P5 | Pipa Gulung ASME SA335 P5 |
| Pipa Bor P5 Kelas SA335 | Pipa Mulus P5 Baja Paduan |
| Jalur Pipa SA335 P5 IBR | Pipa Erw Baja Paduan A335 P5 |
| Pipa P5 Kelas ASME SA335 | Pipa Baja Paduan IBR ASME SA335 GR P5 |
| Pipa Mulus ASTM A335 Grade P5 | Pipa Kelas IBR Baja Paduan P5 |
| Pipa Las Baja Kelas ASTM P5 | Pipa Boiler ASTM A335 P5 |
| Pipa Erw ASTM A335 GR P5 | SA335 P5 Pipa Bekas |
| Pipa Boiler Baja Paduan ASTM A335 P5 | Pipa Tekanan Tinggi ASTM A335 Grade P5 |
| Bahan Pipa Baja Paduan P5 | Pipa Baja Kelas P5 |
| Pipa Tekanan Tinggi Kelas Baja P5 | Jalur Pipa Uap ASME SA335 P5 IBR |
| Bahan Pipa ASTM A335 P5 | Pipa Las P5 Baja Paduan |
| Pipa Gulung ASME SA335 Kelas P5 | Pipa Bulat ASTM A335 GR P5 |
Pertanyaan yang Sering Diajukan (FAQ): ASTM A335 P5 / ASME SA335 P5 Chromium-Pipa Mulus Paduan Molibdenum
Q1: Apa keunggulan aplikasi utama A335 P5 dibandingkan paduan kelas-rendah seperti P11 atau P22?
A:Keuntungan utamanya adalah secara signifikankandungan Kromium lebih tinggi (4-6%). Ini memberikan keunggulan yang jauh lebih besarketahanan terhadap oksidasi (penskalaan)dan korosi di lingkungan-bersuhu tinggi, seperti lingkungan yang mengandung sulfur dalam pemanas kilang atau proses kimia tertentu. Meskipun P11 dan P22 kuat, P5 ditentukan ketika lingkungan layanan terlalu korosif untuk kelas kromium yang lebih rendah-itu.
Q2: Apa komposisi kimia spesifik dan sifat mekanik pipa A335 P5?
A:
Komposisi Kimia:
Kromium (Cr): 4,00% - 6.00%
Molibdenum (Mo): 0,45% - 0.65%
Karbon (C): maks 0,15%.
Sifat Mekanik (Minimum):
Kekuatan Tarik: 415 MPa (60.000 psi)
Kekuatan Hasil: 205 MPa (30.000 psi)
Q3: Kita perlu mencari alat kelengkapan dan flensa yang cocok untuk sistem perpipaan P5. Apa standar yang benar?
A:Untuk sistem P5 yang sepenuhnya kompatibel, tentukan hal berikut:
Kelengkapan Pipa (Siku, Tee, Peredam): ASTM A234 WP5
Flensa & Perlengkapan Tempa: ASTM A182 F5
Pelat Baja Setara untuk Fabrikasi: ASTM A387 Kelas 5
Q4: Apa perbedaan antara pipa A691 5CR yang mulus dan pipa A691 5CR yang dilas?
A:Keduanya memiliki bahan dasar kimia yang sama tetapi berbeda dalam pembuatannya:
ASTM A335 P5: A pipa mulus, diproduksi dengan menusuk billet padat. Ini adalah pilihan default untuk layanan-tekanan tinggi,-kritisitas tinggi karena tidak adanya lapisan las memanjang.
ASTM A691 5CR: A pipa yang dilas, terbentuk dariPiring A387 Gr 5dan dilas memanjang. Ini seringkali merupakan pilihan yang lebih ekonomis untuk diameter besar dan ketebalan dinding tertentu, namun lapisan las memerlukan pengawasan NDE ekstra.
Q5: Apa perbedaan proses pengelasan untuk P5 dengan paduan yang lebih umum seperti baja karbon?
A:Pengelasan P5 lebih kompleks dan memerlukan kontrol prosedur yang ketat:
Pra-pemanasan:Wajib, biasanya dalam kisaran 300-400 derajat F (150-200 derajat).
Logam Pengisi:Harus menggunakan paduan yang cocok atau{0}}lebih cocok, seperti elektroda ER502 atau E502-XX.
Pasca-Perlakuan Panas Las (PWHT):Sangat penting. PWHT (biasanya antara 1100-1350 derajat F / 595-730 derajat ) diperlukan untuk melunakkan struktur las keras dan zona yang terkena dampak panas (HAZ), memulihkan ketahanan terhadap korosi, dan menghilangkan tegangan sisa.
Q6: Sertifikasi dan pengujian apa yang Anda berikan untuk memastikan kualitas dan ketertelusuran material?
A:Kami menyediakan semua pipa A335 P5 dengan fullSertifikat Uji Material (MTC)sesuai dengan EN 10204 3.1/3.2. Ini menyatakan kepatuhan terhadap standar ASTM dan mencakup hasil analisis kimia, uji tarik, dan kekerasan. Pengujian hidrostatik standar disertakan, dan kami dapat memberikan laporan NDE tambahan sepertiPengujian Ultrasonik (UT)atauPengujian Penetran Pewarna (PT)seperti yang dipersyaratkan oleh spesifikasi proyek Anda.
Q7: Di industri dan aplikasi spesifik manakah A335 P5 paling umum digunakan?
A:A335 P5 adalah material khusus yang sebagian besar digunakan dalam:
Kilang Minyak:Dalam unit perengkahan katalitik fluida (FCC), tabung pemanas, dan jalur transfer yang menangani minyak panas dan korosif.
Pengolahan Kimia:Untuk reaktor dan sistem perpipaan yang terkena bahan kimia korosif tertentu pada suhu tinggi.
Pembangkit Listrik:Di bagian tertentu dari boiler dan sistem pemulihan panas di mana ketahanan oksidasi menjadi perhatian utama.
Q8: Berapa rentang ukuran standar dan ketentuan pengiriman untuk A335 P5?
A:Kami menyediakan pipa A335 P5 dalam berbagai macam, biasanya dari NPS 1/8" hingga NPS 24", yang mencakup jadwal standar (SCH 40, 80, 160, XXS) dan dinding khusus. Ketentuan pengiriman biasanyaFCA (Operator Gratis)atauEXW (Mantan Karya), dengan opsi CIF/FOB tersedia untuk angkutan laut internasional.
Q9: Apakah material P5 Anda mendukung kepatuhan terhadap arahan peralatan tekanan internasional?
A:Ya. Produk dan dokumentasi komprehensif kami dirancang untuk mendukung kepatuhan Anda terhadap kode dan arahan internasional utama, termasukKode Boiler & Bejana Tekan ASME, orang EropaPetunjuk Peralatan Tekanan (PED 2014/68/EU), dan persyaratan regional lainnya, memastikan penerimaan proyek global.
Q10: Apa yang setara dengan ASTM dari A335 P5?
ASTM A335 P5 adalah bagian dari rangkaian spesifikasi untuk berbagai bentuk produk yang terbuat dari bahan dasar yang sama. Persamaan utamanya adalah:
Kelengkapan Pipa (Siku, Tee): ASTM A234 WP5
Flensa & Perlengkapan Tempa: ASTM A182 F5
Pelat Baja: ASTM A387 Kelas 5(Digunakan untuk pembuatan kapal atau pipa las)
Pipa Dilas: ASTM A691 5CR(Versi pipa las terbuat dari pelat A387 Gr 5)
